Avioimbarco Astra tipo SM44.31

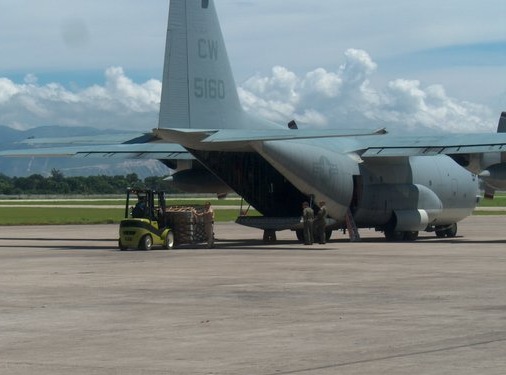

Problema: imbarco del veicolo Astra SM 44.31  4×4 nella stiva del C130.

Soluzione: installare a bordo del mezzo ill sistema Elital 190-00085-0 in grado di assistere gli operatori anche in zona non aeroportuale e senza l’impiego di corrente elettrica o altri mezzi, nella sostituzione delle 2 ruote anteriori (alte circa 130 cm, di tipo 14R20 del peso di 250Kg ognuna) con 2 ruote da manovra previste per il veicolo per lo scopo specifico, di tipo 315/60R22.5, alte circa 90 cm.

Di seguito si riporta un draft della disposizione di crociera a bordo del C130:

Il sistema proposto non comporta modifiche al veicolo, si integra perfettamente con il telaio e si manovra con 2 persone.

La figura mostra il braccio di manovra assmeblato sul telaio del mezzo. Il braccio viene assiepato quando necessario, durante la marcia viene riposto su degli ancoraggi predisposti e forniti di serie. Ogni componente del sistema ha un peso massimo di 35Kg, è quindi manovrabile da una sola persona per il montaggio. Il sistema è codificato NATO.

Oggetto della fornitura cod. 190-00085-0:

• Braccio rimovibile e montabile da una sola persona quando necessario.
• Sistemi di ancoraggio per stivare a bordo del mezzo il braccio di manovra.
• Sostegni delle Ruote di manovra, in modo da poter avere sempre disponibili le ruote di manovra a bordo del mezzo.
• Sostegni delle Ruote Standard quando imbarcato a bordo del velivolo.
• Miscellanea di servizio.

Il giunto rotante viene installato e tenuto sempre a bordo, il sistema non ha alcun impatto sul veicolo e non occupa alcun volume al di sopra del piano di carico del veicolo.

giunto integrato/Integrated Joint

Per il bilanciamento del mezzo all’interno del C130, il sistema proposto da Elital consente la rimozione ed il fissaggio nella parte posteriore del veicolo della ruota di scorta posta dietro la cabina di guida.
