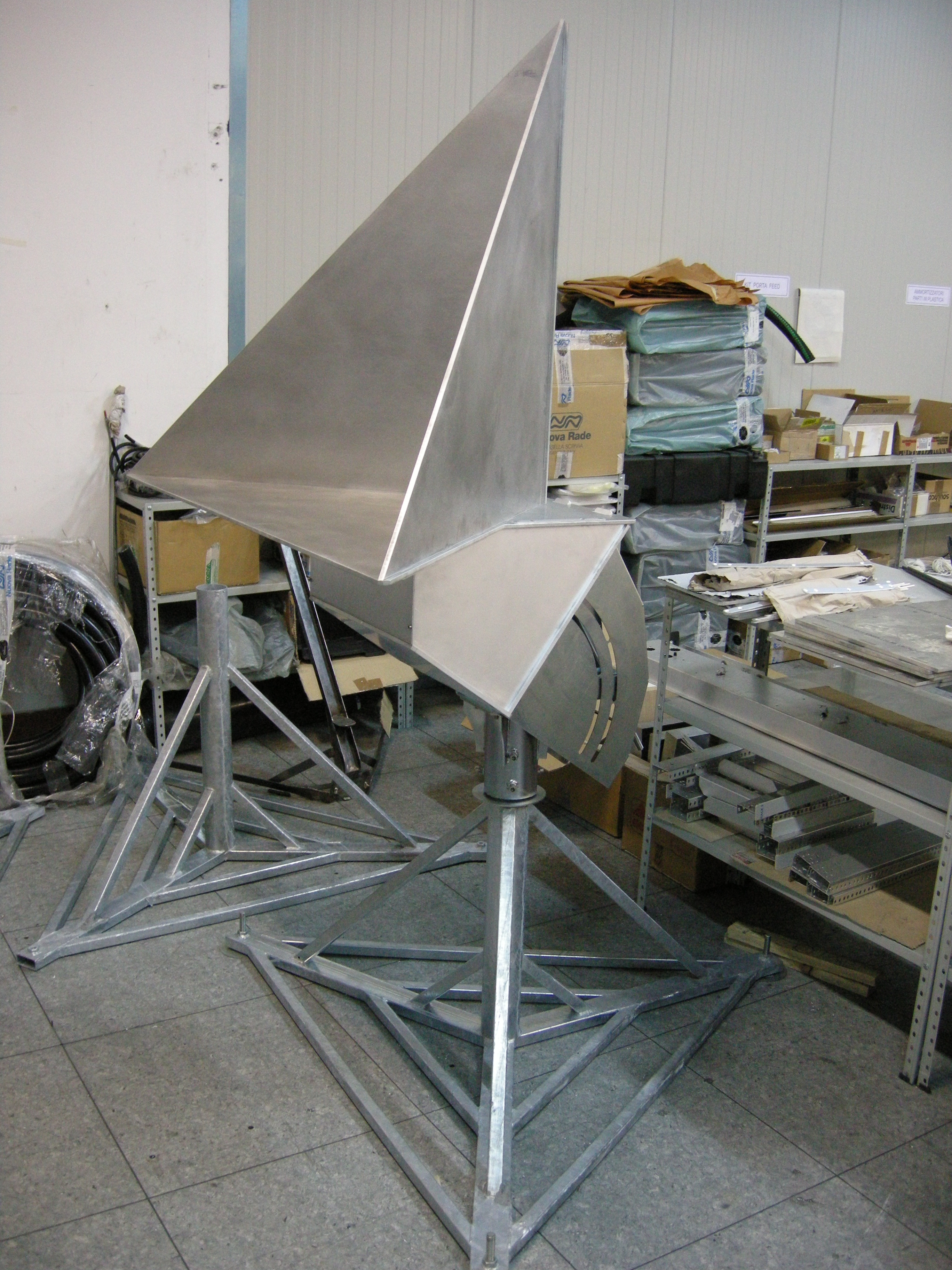

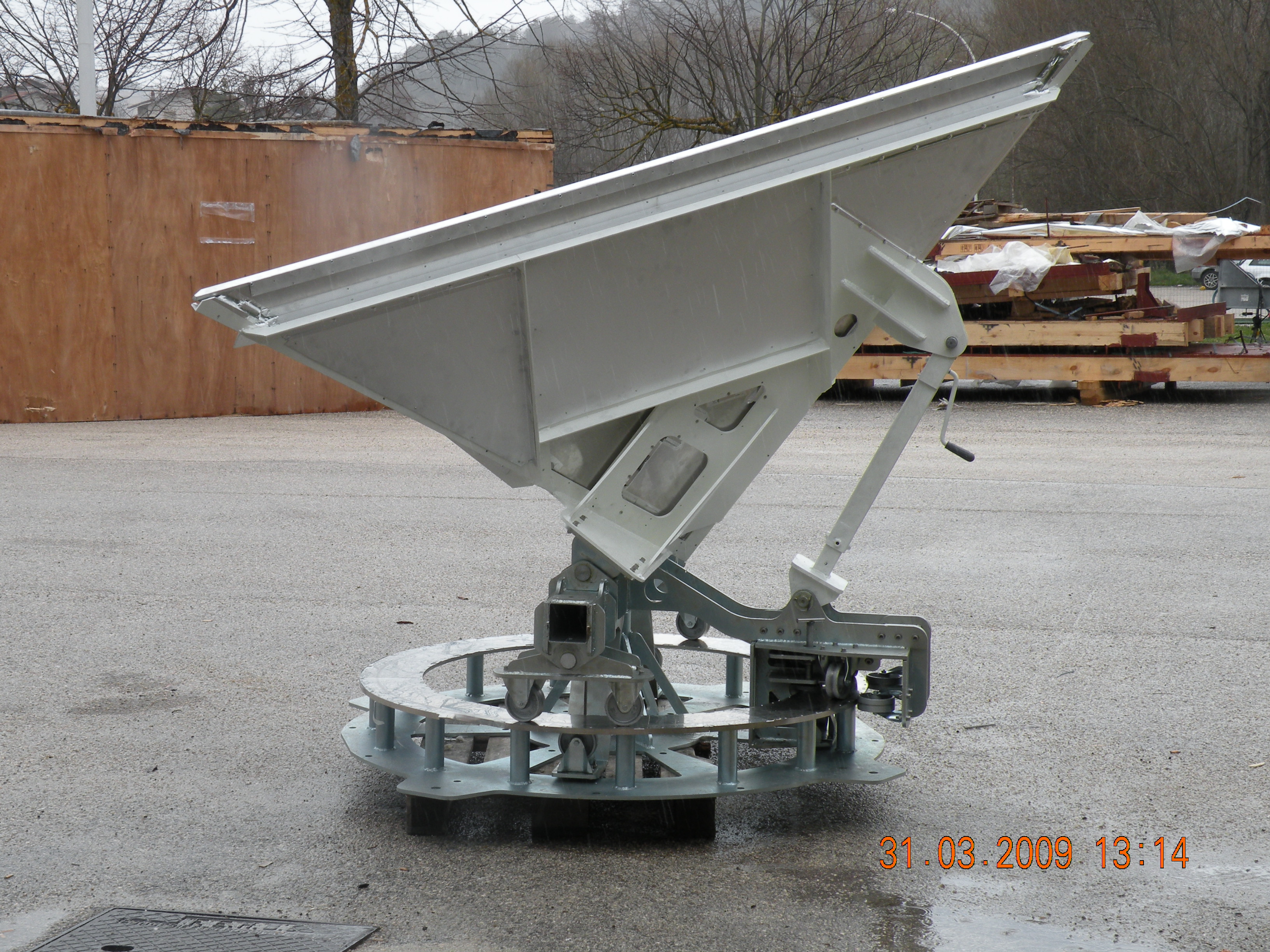

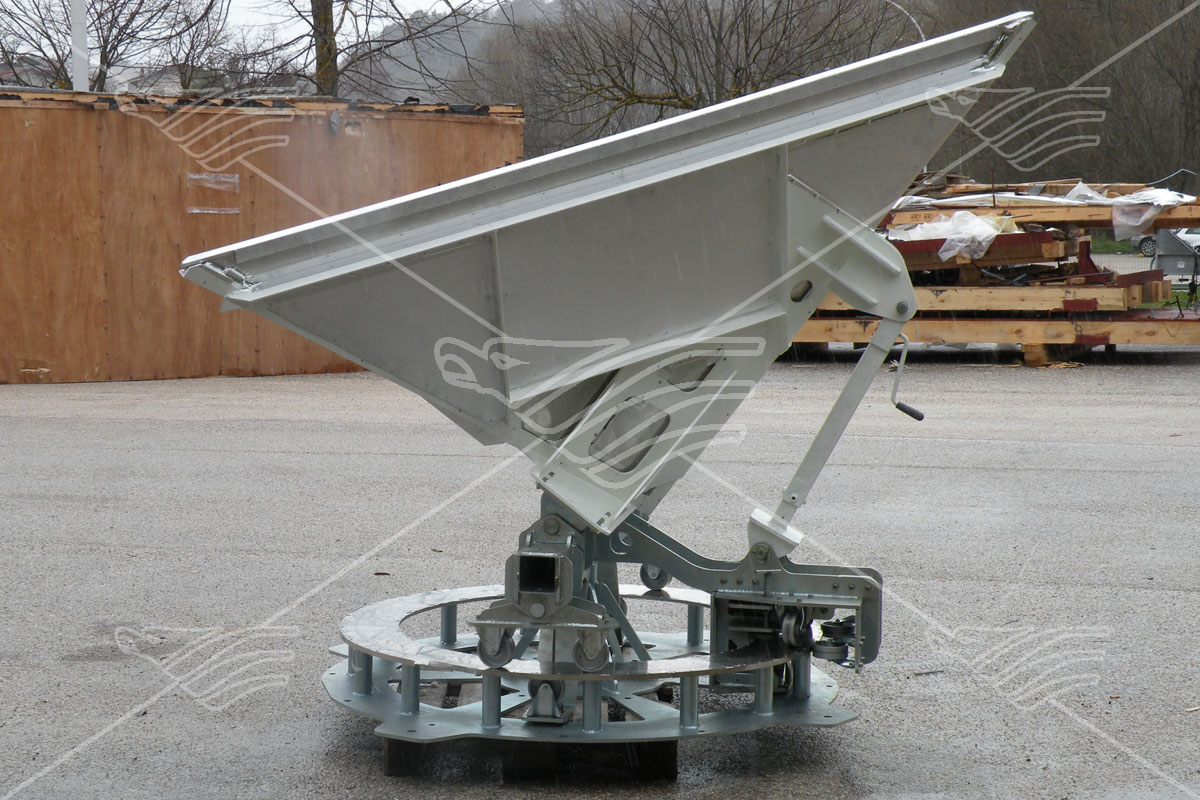

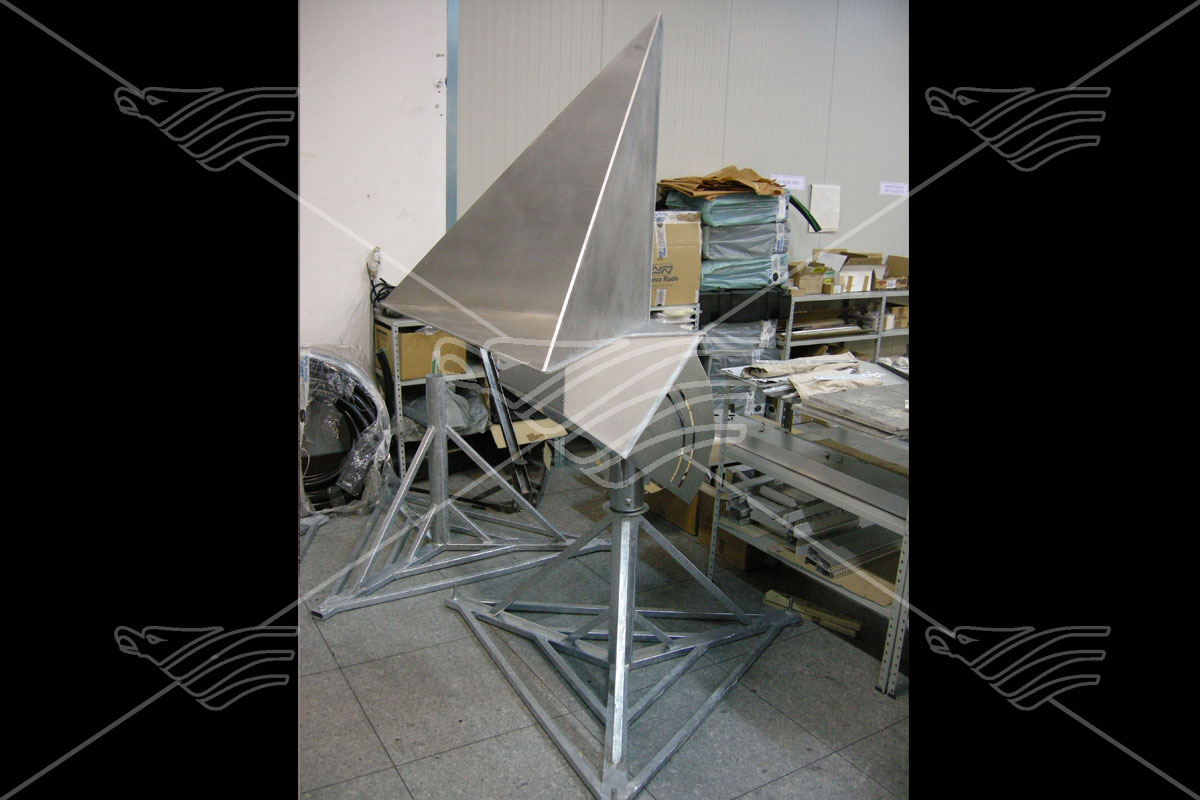

I Corner Reflector di grandi dimensioni sono impiegati per la Taratura dei Radar sia di tipo tradizionale che ad apertura sintetica SAR.

Viene fornito certificato di conformità attraverso delle misurazioni specifiche basate su calcolo del software proprietario e già certificato.

Posizionati sul territorio vengono impiegati come bersaglio del fascio radar, il segnale di ritorno ha caratteristiche radioelettriche certificate e questo consente la taratura del radar.

L’azienda progetta e produce Corner Reflector su specifica del cliente. Con il software proprietario si ottiene:

l’esatto dimensionamento del riflettore
i diagrammi di radiazione in azimuth ed elevazione
il solido di radiazione

I Corner Reflector sono costruiti secondo le norme ISO e MIL.

Materiali:

Riflettore in Lega di alluminio.
Sistema di puntamento in Acciaio Inossidabile.
Cassa di trasporto in Fe360

Download:

Environmental:

Wind Operational (Standard): 120Km/h
Wind survival (standard): 180Km/h
Temperature: -40°C/+55°C
Rain: 15 l/h
Snow: 40 cm/h

Installazione su basamento in cemento armato.

Per richiedere il tuo Corner Reflector inviaci un e-mail con i seguenti dati:

RCS:
Center Frequency:
tipo di installazione
caratteristiche ambientali
richieste particolari

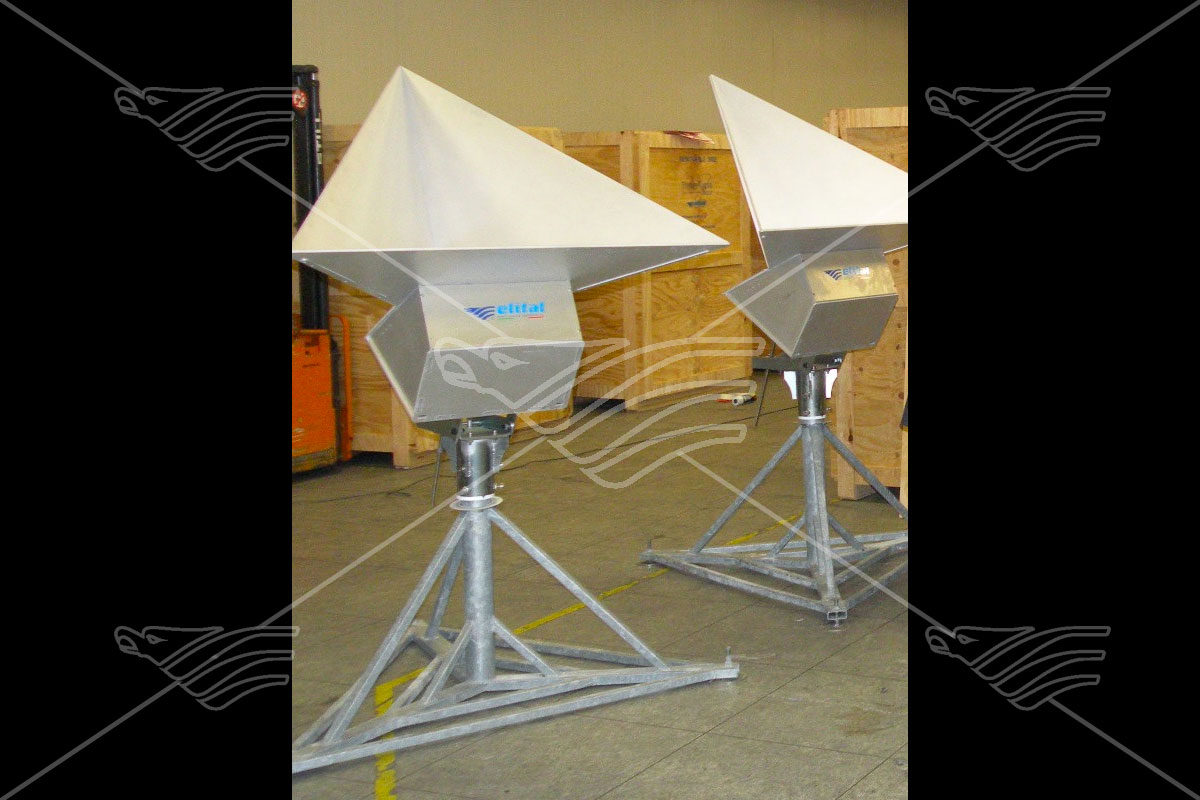

I Corner Reflector per Taratura sono utilizzati per la taratura del Radar sia di tipo tradizionale che ad apertura sintetica SAR.

Il sistema è un assunto tecnico e l’azienda fornisce il certificato di conformità attraverso delle misurazioni specifiche basate su calcolo del software proprietario certificato.

Posizionati sul territorio vengono impiegati come bersaglio del fascio radar, il segnale di ritorno ha caratteristiche certificate e questo consente la taratura del sistema radar.

L’azienda progetta e produce Corner Reflector su specifica del cliente. Con il software proprietario certificato si ottiene:

• l’esatto dimensionamento del riflettore
• i diagrammi di radiazione in azimuth ed elevazione
• il solido di radiazione

I Corner Reflector sono costruiti secondo le norme ISO e MIL.

Materiali:

• Riflettore in Lega di alluminio.
• Sistema di puntamento e piedistallo in Acciaio Inossidabile.

Datasheet Corner Reflector
User Manual
Composition

Environmental:

Wind Operational Standard: 120Km/h
Wind survival standard: 180Km/h
Temperature: -40°C/+55°C
Rain: 10 l/h
Snow: 30 cm/h

Installazione penetrante e non-penetrante per asfalto, roccia, sabbia, deserto.

Per richiedere il tuo Corner Reflector inviaci un e-mail con i seguenti dati:

1. RCS:
2. Center Frequency:
3. tipo di installazione
4. caratteristiche ambientali
5. richieste particolari
